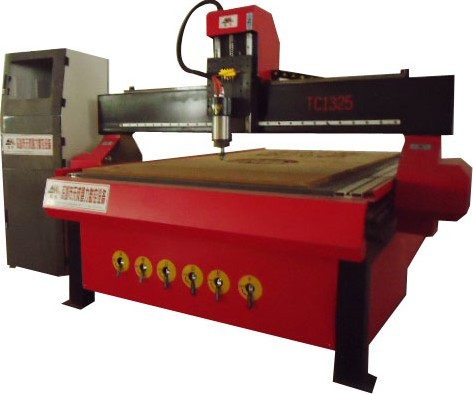

TC-1325HD真空吸附木工雕刻鏤花機
編輯：雁楓 [ 2012-8-27 8:43:49 ] 文章來源：廣告設備在線
石材雕刻機
|
名稱：TC-1325HD真空吸附木工雕刻鏤花機 的產品詳細介紹： |
|
|
【機器特點】
可隨時暫停、增減速度、調節深度，并可預覽雕刻路徑的平面和立體圖無級調速方便于雕刻不同材質，適用于不同行業，方便的斷刀處理，任意點刻補，無需重新排版或回到原點重刻，操作方便、容易掌握，支持文泰、TYPE3、 精雕等排版軟件，兼容type3/artcam/ JDPaint/proe/UG等多種CAD/CAM軟件，具有斷電續雕與及時錯誤代碼文件功能，原點自動糾錯功能，機身承受力高、不變形，進口雙螺母絲桿確保雕刻速度，用臺灣高精度方形直線導軌，有效地提高雕刻精度， 機體優化設計，采用直線導軌（圓柱形或方形），使用壽命長。采用高速水冷變頻電機，大力距、強切削、高頻率、長壽命，可長時間連續工作
【適合材料】
紅木、實木、白木、石材、寶石、大理石、人造石、 有機玻璃、PVC板、ABS板、KT板、鋁塑板、鐵、銅、鋁、塑料等各種材料進行表面加工及切割。
|
性能指標 |
TC-1325HD |
|
平臺尺寸 |
1500mm×2900mm |
|
雕刻范圍 |
1300mm×2500mm |
|
Z軸行程 |
180mm |
|
進料高度 |
200mm |
|
機體配置 |
鋼結構支架（鋼結構8mm鋼管） |
|
臺面配置 |
吸附臺面5.5KW真空泵 |
|
|
|
|
|
|
|
運行配置 |
齒條傳動（德國斜齒） |
|
導軌配置 |
25方軌（臺灣上銀P5級） |
|
Z軸絲桿 |
臺灣銀泰25絲桿C4級，雙螺母 |
|
定位精度 |
±0.1/300mm |
|
主軸轉速 |
0-24000(轉/分) |
|
加工速度 |
0-30000mm/分 |
|
X軸電機驅動 |
深圳雷賽86 |
|
Y軸電機驅動 |
深圳雷賽86（雙驅動雙電機） |
|
Z軸電機驅動 |
深圳雷賽110 |
|
運動控制 |
上海維宏3D控制系統 |
|
雕刻指令 |
G代碼*、U00*、mmg*、nc |
|
分辨率 |
0.0025/脈沖 |
|
刀具直徑 |
3.175mm、4mm、6mm、8、12.7 |
|
主軸功率 |
3KW水冷電機 |
|
變頻器 |
貝士德， |
|
機床電源 |
220V或380v50HZ±10(內置開關電源) |
|
機器重量 |
約1200KG（真實重量） |
|
電箱配置 |
電腦機柜 |
|
運動方式 |
龍門動 | | |
